Hệ thống điện ray C cầu trục gồm có những bộ phận nào?

Hệ thống điện ray C cầu trục hay còn có tên gọi khác là hệ điện sâu đo, thường được dùng để lấy điện cho hệ điện ngang của cầu trục khi hoạt động ngoài trời. Một hệ thống điện ray C cầu trục hoàn chỉnh gồm có các bộ phận sau: Ray C, con lăn dẫn hướng, con lăn treo cáp, kẹp cố định máng C, kẹp cuối cố định cáp, nối ray C và cáp dẹt dẫn điện.

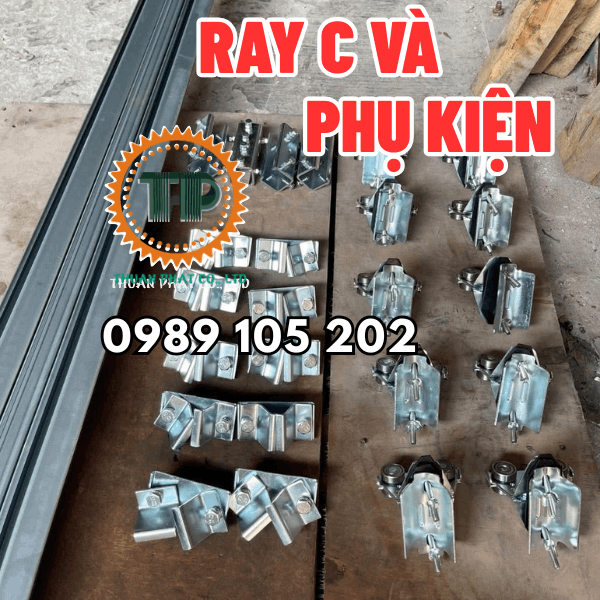

Hệ ray C cầu trục

1.Ray C

Ray C được làm từ vật liệu thép mạ kẽm, có công dụng là ray trượt dùng để di chuyển cáp dẹt theo hướng palang di chuyển thông qua các con lăn chạy trong ray C. Với quy cách 30x32mm có chiều dài của mỗi thanh là 3 mét thuận tiện cho việc vận chuyển và lắp đặt.

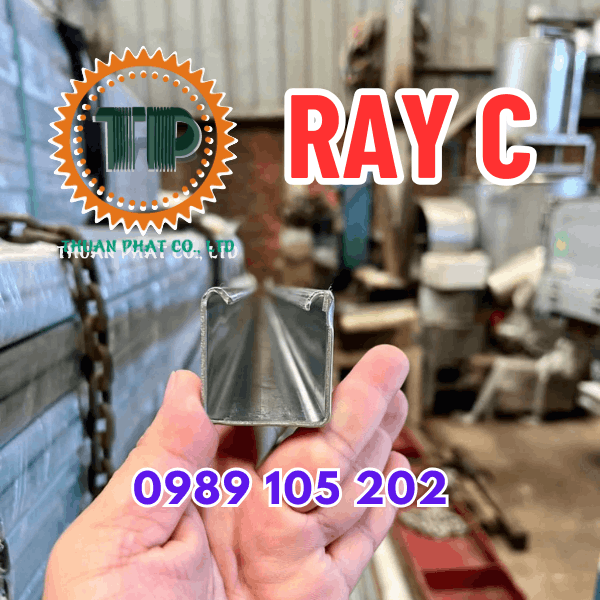

Ray C cầu trục

2.Con lăn dẫn hướng

Được làm bằng vật liệu thép mạ kẽm. Một đầu có 4 bánh xe (có đường kính D=24mm), để di chuyển con lăn dẫn hướng trên ray C, đầu còn lại có 2 con ốc và bảng mã dùng để cố định một đầu cáp. Có kích thước rộng 45mm, dài 80mm và cao 150mm.

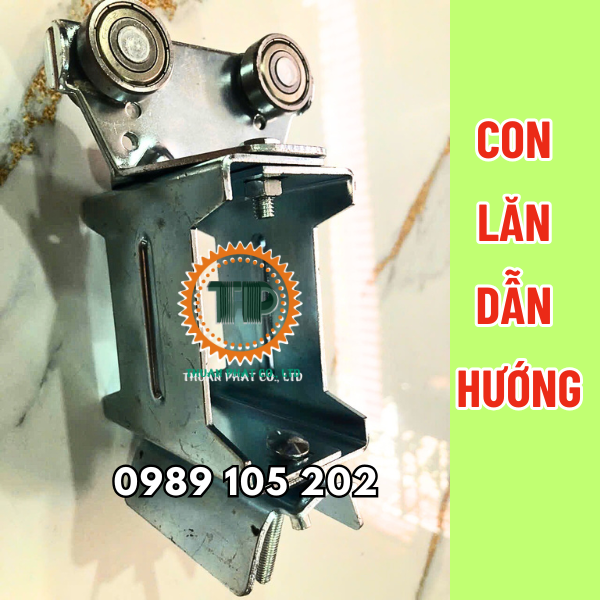

Con lăn dẫn hướng

Trong mỗi hệ điện ray C cầu trục khi lắp đặt sẽ có một con lăn dẫn hướng.

3.Con lăn treo cáp

Một đầu có 4 bánh xe (có đường kính D=24mm) để di chuyển con lăn treo cáp trên ray C, đầu còn lại có 2 con ốc và bảng mã dùng để cố định cáp, bên trong bảng mã có đệm 2 miếng cao su, hạn chế không gây bong tróc lớp vỏ bảo vệ cáp, làm hư hỏng cáp trong lúc di chuyển. Được làm từ vật liệu thép mạ kẽm, có kích thước rộng 84mm, dài 88mm và cao 70mm.

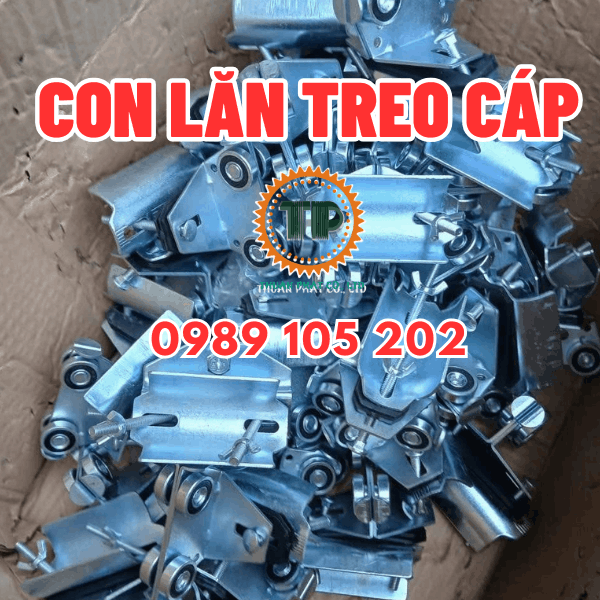

Con lăn treo cáp

Định mức của con lăn treo cáp khi lắp đặt hệ điện ray C cầu trục là 1m-1,2m một con lăn.

4.Kẹp cuối chặn cáp

Một đầu được cố định vào máng C, đầu còn lại có 2 con ốc và bảng mã dùng để cố định một đầu cáp còn lại. Được làm bằng vật liệu thép mạ kẽm, kích thước rộng 40mm, dài 83mm và cao 60mm.

Kẹp cuối chặn cáp

Trong mỗi hệ ray C cầu trục khi lắp đặt sẽ có một kẹp cuối để chặn cáp.

5.Kẹp cố định ray C

Kẹp dùng để cố định ray C vào vị trí theo như yêu cầu lắp đặt. Được làm bằng vật liệu thép mạ kẽm, kích thước rộng 41mm, dài 88mm và cao 37mm.

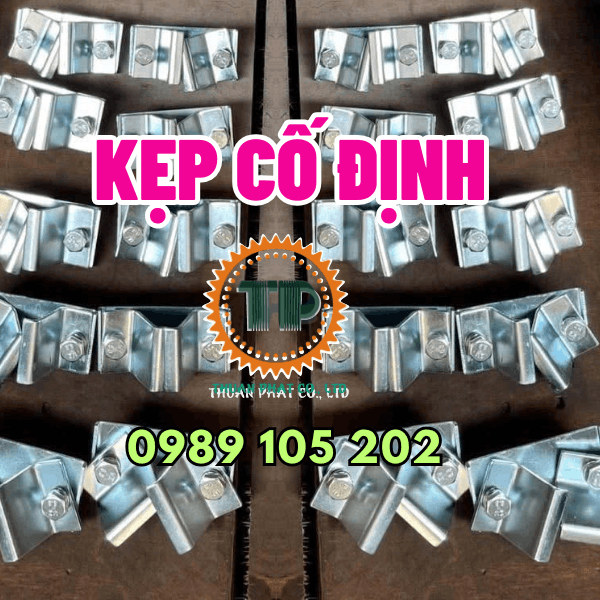

Kẹp cố định ray C

Kẹp cố định ray C được lắp theo định mức 1m-1,2m ray C là một kẹp, để giữ ổn định, không rung lắc dây cáp khi palang di chuyển.

6.Khớp nối ray C cầu trục

Nối ray C dùng để nối các thanh ray C dài 3 mét lại để có được chiều dài theo như yêu cầu lắp đặt. Có kích thước 37x39mm dài 99mm, gồm có 8 con ốc nằm ở 3 cạnh.

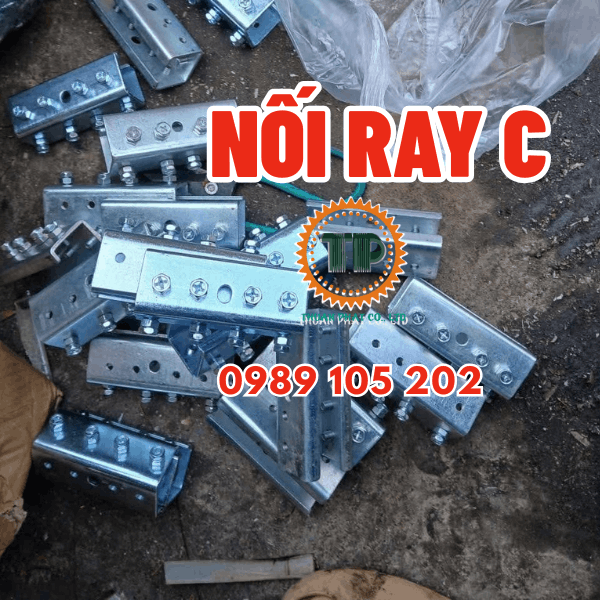

Khớp nối ray C cầu trục

7.Cáp dẹt

Cáp dẹt dùng để cung cấp điện nguồn cho palang hoạt động, được gắn cố định vào các con lăn treo cáp và con lăn dẫn hướng. Một đầu cáp được lắp vào nguồn điện và đầu còn lại được lắp vào palang.

Cáp dẹt

Cáp dẹt có nhiều quy cách khác nhau để phù hợp với từng loại palang cũng như tải trọng nâng của chúng.
