Ray điện hở: Khái niệm, cấu tạo, nguyên lý hoạt động, phân loại, tác dụng, đơn vị cung cấp
Bên cạnh ray điện dạng hộp còn có ray điện hở. Ray điện hở là thanh dây dẫn điện không được bao bọc bên ngoài, có hình dạng như đường ray dùng dẫn điện cho cẩu trục, cầu trục, cổng trục, có cấu tạo nguyên lý hoạt động, phân loại, tác dụng được trình bày chi tiết trong bài viết sau.
Ray điện hở là vật tư điện dùng để truyền tải dòng điện đến các động cơ trên cầu trục, cẩu trục thông qua sự tiếp xúc với chổi tiếp điện.

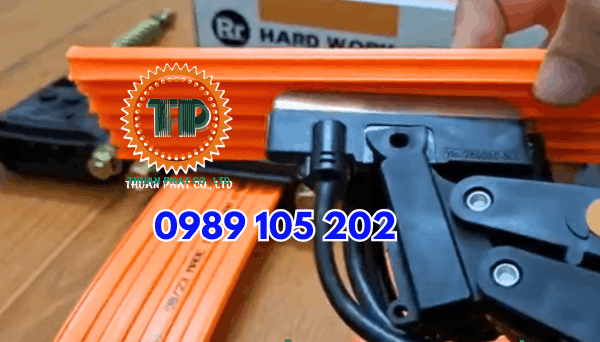

Ray điện hở

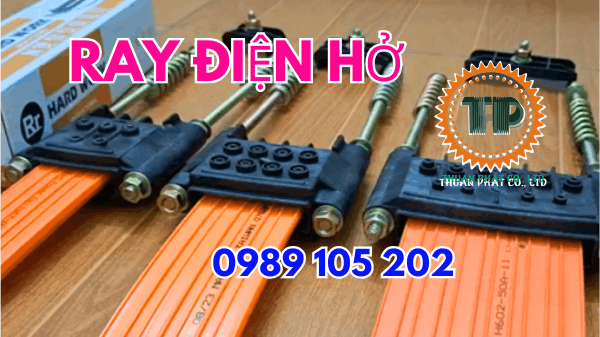

Ray điện hở
Ray điện hở có cấu tạo đơn giản gồm các rãnh đồng có vai trò dẫn điện, bên ngoài là vỏ nhựa phíp cách điện, vỏ nhựa thường có màu cam đỏ đặc trưng và trên phần vỏ nhựa có ghi chú các thông số kỹ thuật của ray điện như model, hãng sản xuất, bề dày rãnh đồng, ngày sản xuất,…, phần vỏ nhựa chỉ bọc khoảng ½ bề dày lõi đồng, phần lõi đồng còn trống không bọc vỏ nhựa là vị trí để lắp chổi tiếp điện trượt tiếp xúc với dây đồng để lấy điện.
Ray điện hở
Nguyên lý hoạt động của ray điện hở
Nguyên lý hoạt động của một ray điện hở thông thường là dẫn điện, truyền tải điện năng cho các thiết bị khác. Khi rãnh đồng trên ray điện tiếp xúc với lá than của chổi tiếp điện, lúc này ray điện sẽ cung cấp nguồn điện cho palang nằm trên cầu trục thông qua chổi tiếp điện.
Phân loại ray điện hở
Tùy thuộc vào dòng điện sử dụng và công suất hoạt động của các động cơ trên cầu trục, ray điện hở được phân chia thành các loại là 1P, 3P, 4P, 6P:
- Ray điện hở 1 pha gồm có các loại: 1P-100A; 1P-250A; 1P-500A
- Ray điện hở 3 pha gồm có các loại: 3P-50A; 3P-75A; 3P-100A; 3P-150A
- Ray điện hở 4 pha gồm có các loại: 4P-60A; 4P-75A; 4P-100A; 4P-150A
- Ray điện hở 6 pha gồm có các loại: 6P-50A; 6P-75A; 6P-100A; 6P-150A
Cách lắp đặt ray điện hở
Các bước lắp đặt ray điện hở chi tiết, đúng cách, đảm bảo an toàn:
- Bước 1: Hàn pát đỡ ray, sử dụng sắt V hoặc sắt la để làm pát đỡ cho ray điện khoản cách 1,2m/cây, khoan lỗ M10.
- Bước 2: Dựa vào chiều dài, chiều ngang cẩu trục, khẩu độ tính toán số mét ray điện hở cần dùng và cắt đúng số mét so với thực tế, lắp rãnh đồng úp xuống nền nhà xưởng để không đọng bụi bẩn, bụi bẩn không bám vào.
- Bước 3: Lắp kẹp treo ray điện vào pát đỡ ray đã được hàn sẵn.

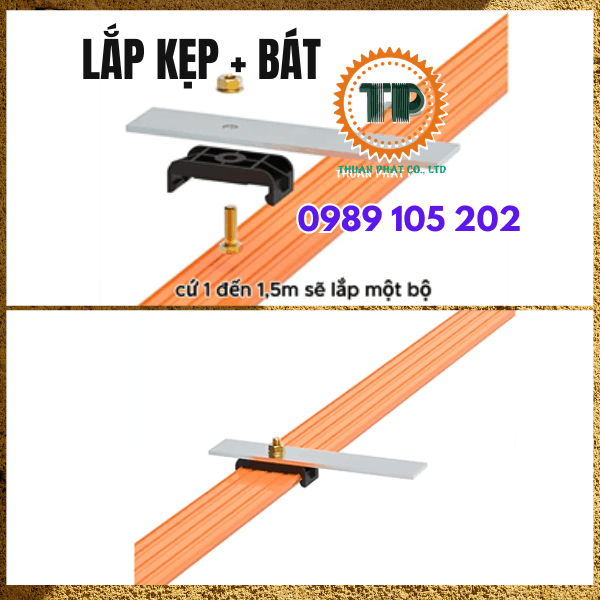

Lắp kẹp và bát vào hệ ray điện hở
- Bước 4: Lắp ray điện hở vào kẹp treo ray thành một đường thẳng, kiểm tra xem ray điện đã được cố định, thẳng ở các vị trí kẹp treo ray hay chưa.
- Bước 5: Lắp căng ray điện, trước khi lắp căng ray vào ray điện ta cần định vị ngay tâm đường ray điện rồi khoan lỗ, siết bulong để tăng đơ làm căng đường ray điện.
Lắp căng ray vào hệ ray điện hở

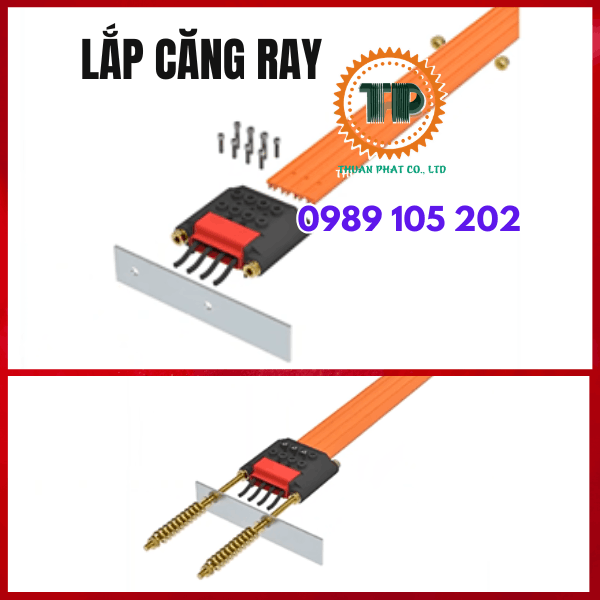

Lắp căng ray vào hệ ray điện hở
- Bước 6: Tiến hành lắp chổi tiếp điện vào từng rãnh đồng của ray điện hở, cân chỉnh sao cho chổi điện tiếp xúc vừa đủ với rãnh đồng, không lắp quá mỏng hay quá dày sẽ làm ảnh hưởng đến ray điện an toàn và chổi tiếp điện.

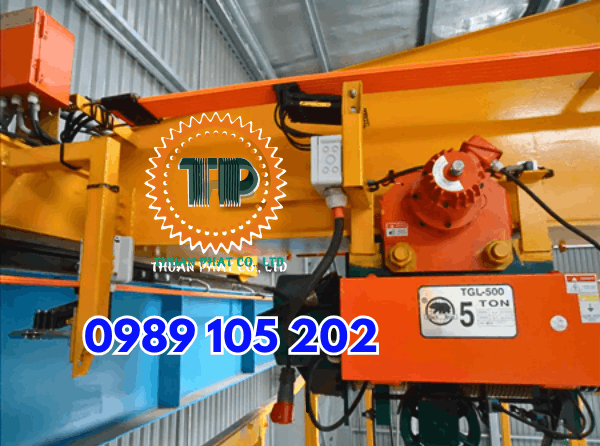

Lắp chổi tiếp điện và hệ ray điện hở

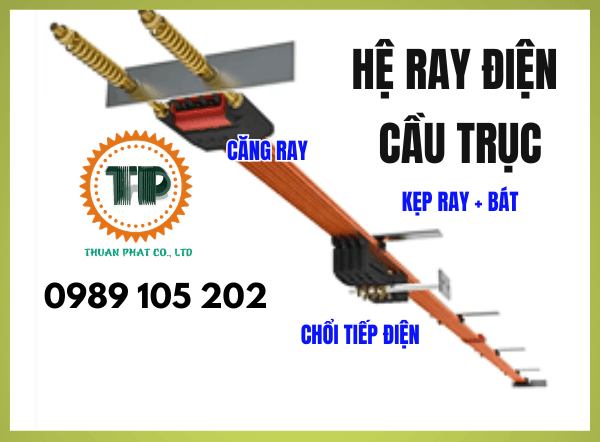

Lắp chổi tiếp điện và hệ ray điện hở
- Bước 7: Đấu điện nguồn vào đuôi của bộ căng ray và kiểm tra đã an toàn hay chưa đề phòng bị mất pha hoặc cháy nổ khi cầu trục hoạt động.
Tác dụng của ray điện hở
Ray điện hở có những tác dụng thiết thực mang ý nghĩa kinh tế như sau:
- Truyền tải điện năng cho các động cơ trên cầu trục hoạt động, giúp cho palang có thể nâng, hạ, di chuyển vật nặng, từ đó giảm được rất nhiều nhân lực và tiết kiệm chi phí.
- Tăng hiệu suất làm việc của cầu trục và làm gia tăng năng suất công việc mang lại hiệu quả kinh tế cao.
- Tiết kiệm được lượng điện năng tiêu thụ khi cầu trục hoạt động.
Đơn vị cung cấp ray điện hở uy tín
Ray điện hở, chổi tiếp điện, căng ray điện, kẹp cố định và bát sắt được Công ty Thiết bị và công nghiệp Thuận Phát nhập khẩu chính ngạch và phân phối toàn quốc uy tín phù hợp với giá cả từng loại, đặc biệt hàng hóa đóng gói cẩn thận và vận chuyển đến tận nơi người dùng.
Quý khách có thể tham khảo thêm các sản phẩm thiết bị cầu trục khác tại Công ty Thuận Phát:
👉👉👉Điều khiển cầu trục Henjel H108 >>>CLICK HERE<<<
👉👉👉Chổi tiếp điện 6P-60A >>>CLICK HERE<<<
👉👉👉Căng ray điện cầu trục >>>CLICK HERE<<<
👉👉👉Hộp nối ray điện cầu trục >>>CLICK HERE<<<
Đến với Công ty thiết bị cầu trục Thuận Phát, Quý khách sẽ nhận được tất cả các chính sách tốt sau:
► Đội ngũ kỹ thuật giao hàng chuyên nghiệp, nhanh chóng, an toàn tuyệt đối
► Miễn phí vận chuyển trên toàn quốc
► Bảo hành chính hãng: 01 năm
► Cam kết: Sản phẩm chính hãng - Đúng chất lượng - Gọi ngay Hotline nhận nhiều ưu đãi hơn!
Sau đây là video giới thiệu về ray điện hở
