Hướng dẫn lắp đặt và thông số ray c cầu trục 30x32 mm

Ray C cầu trục 30x32 mm (hay còn gọi là máng C cầu trục) là thiết bị chuyên dụng làm hệ thống dẫn hướng và treo cáp điện dẹt cấp nguồn cho palang, cầu trục, cổng trục. Hệ thống đảm bảo dòng điện liên tục, giúp thiết bị di chuyển ổn định và ngăn ngừa hoàn toàn tình trạng xoắn rối dây cáp trong quá trình vận hành xưởng sản xuất.

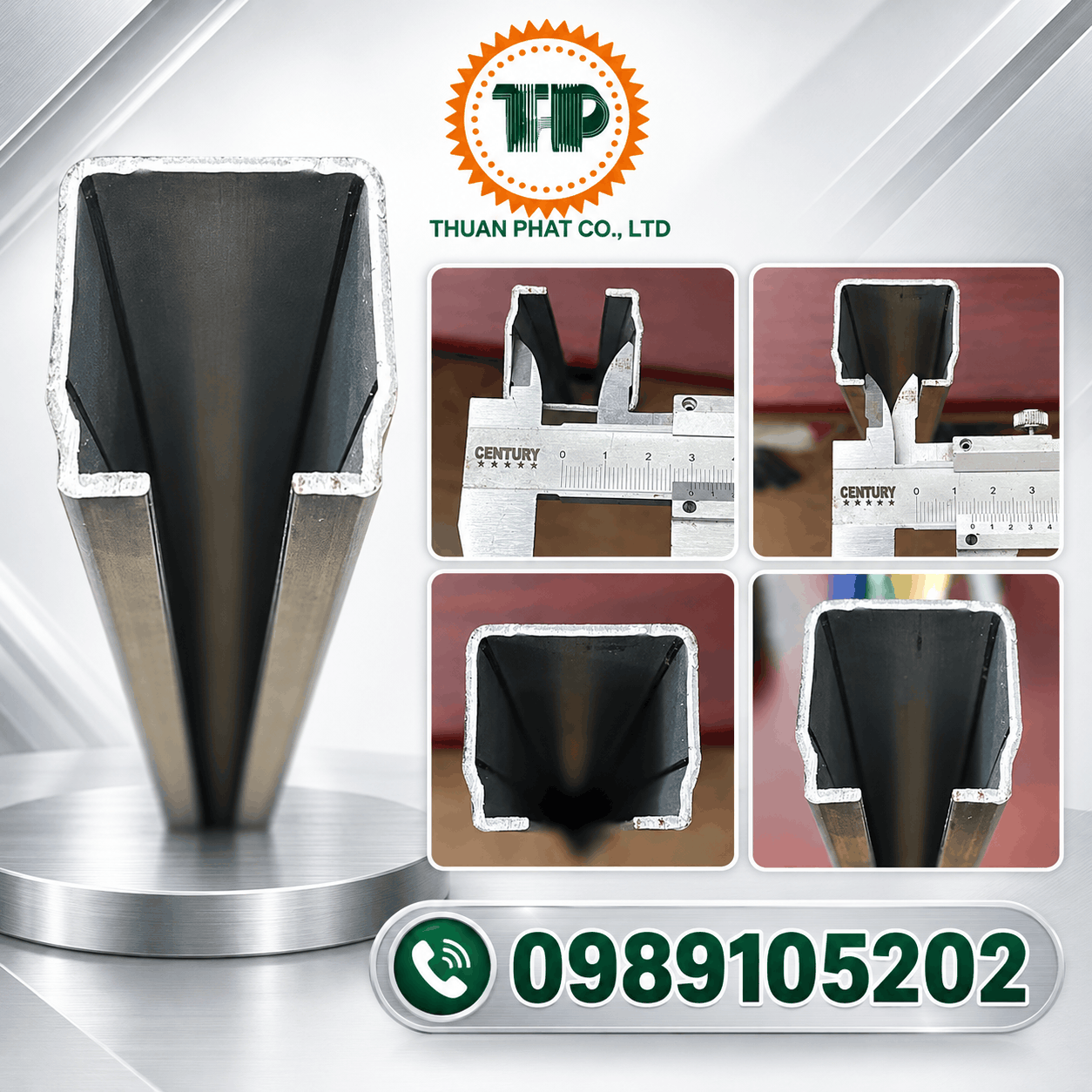

Thông số kỹ thuật ray C cầu trục 30x32 mm

Lựa chọn đúng thông số kỹ thuật là yếu tố cốt lõi giúp hệ thống đạt hiệu suất vận hành cao nhất và tăng tuổi thọ cho cáp nguồn:

• Kích thước tiết diện: 30 mm x 32 mm, tương thích hoàn hảo với các dòng con lăn trượt thông dụng.
• Độ dày tiêu chuẩn: 1.6 mm. Độ dày này giúp máng vô cùng cứng cáp, chịu lực tốt và chống võng khi treo cáp điện nặng.

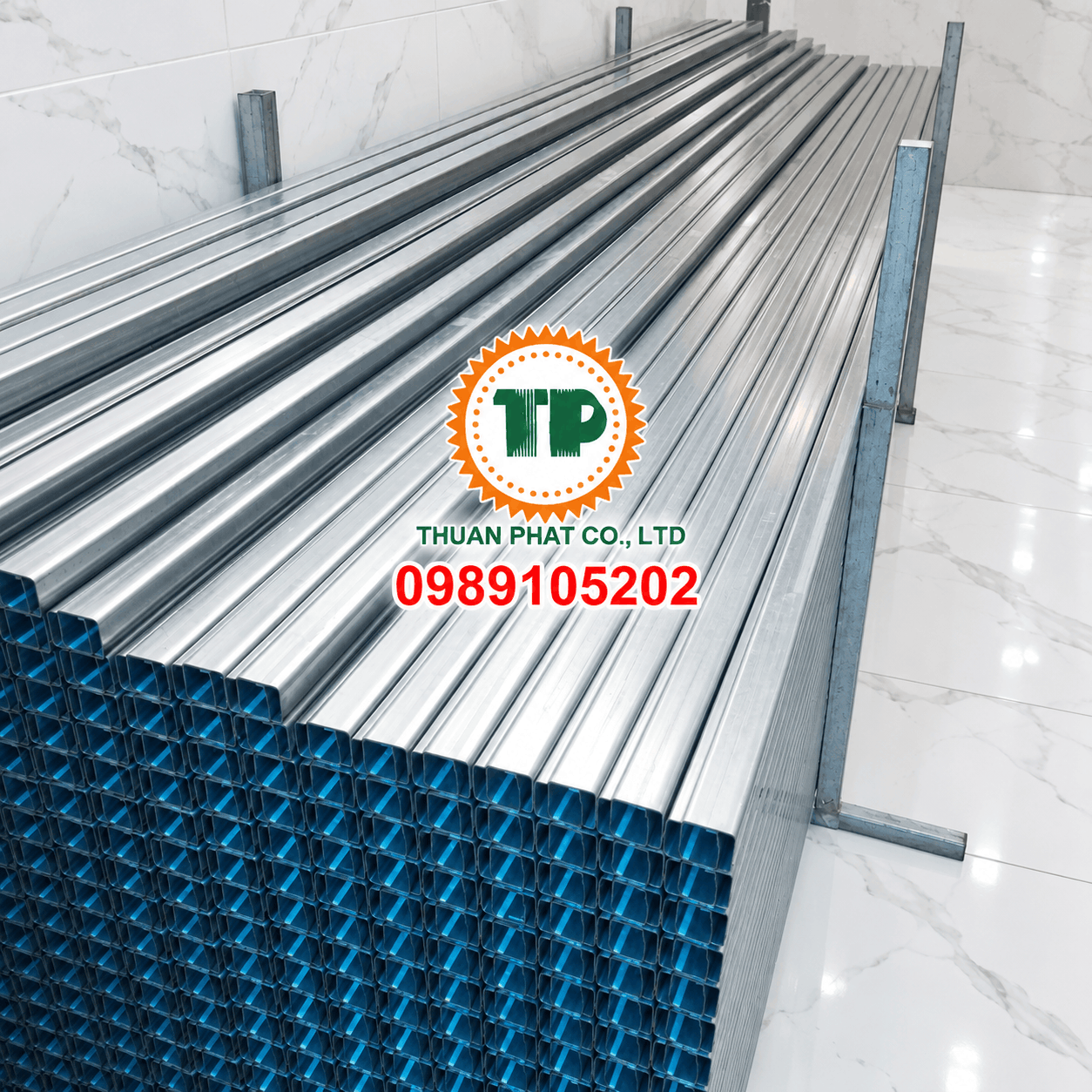

• Chiều dài: 3 mét/cây, thuận tiện cho việc vận chuyển và thi công ghép nối linh hoạt.
• Chất liệu: Phổ biến gồm sắt mạ kẽm (xưởng khô ráo) và inox 304 (ngoài trời, độ ẩm cao, môi trường hóa chất).
• Xuất xứ: Nhập khẩu chính ngạch từ các thị trường uy tín như Trung Quốc, Đài Loan.

Ray C cầu trục 30x32 mm

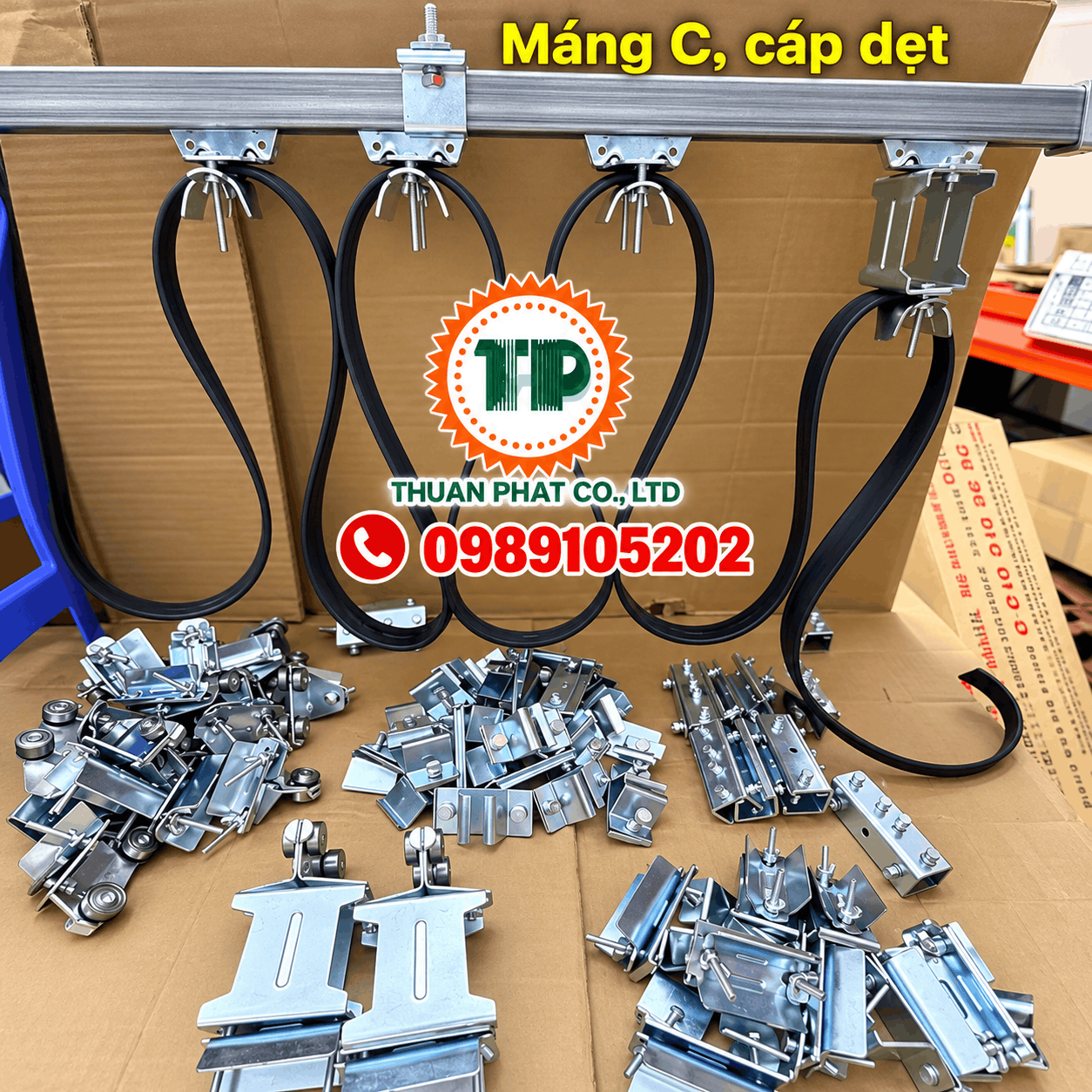

Trọn bộ phụ kiện đi kèm hệ ray C 30x32 mm

Một hệ thống cấp điện máng C hoàn chỉnh cần sự kết hợp đồng bộ của các phụ kiện sau để hoạt động trơn tru:

• Con lăn treo cáp: Bộ phận nâng đỡ dây cáp điện và thực hiện nhiệm vụ trượt dọc trong lòng ray.
• Con lăn dẫn hướng đầu: Kết nối trực tiếp với tay gạt palang để kéo toàn bộ dàn con lăn di chuyển theo hành trình.
• Khớp nối ray C: Thiết bị dùng để liên kết chắc chắn các thanh ray 3m lại với nhau khi đường chạy dài.
• Kẹp cố định ray C: Treo và định vị máng C cố định dọc theo hệ dầm của cầu trục.
• Kẹp cuối ray C: Giữ cố định phần đuôi cáp điện và chặn không cho các con lăn trượt ra ngoài.
• Cáp điện dẹt: Dòng cáp động lực hoặc điều khiển (4 ruột, 8 ruột...) tùy thuộc vào nhu cầu hệ thống điện.

Ray C cầu trục 30x32 mm

Quy trình 5 bước lắp đặt ray C cầu trục chuẩn kỹ thuật

Để hệ thống vận hành ổn định và không bị kẹt con lăn, kỹ thuật viên cần tuân thủ nghiêm ngặt quy trình lắp đặt sau:

Bước 1: Hàn tay treo thanh đỡ

Kỹ thuật viên sử dụng thép V hoặc thép hộp làm tay treo. Tiến hành hàn cố định trực tiếp vào dầm chính của cầu trục (dầm I hoặc dầm hộp). Khoảng cách giữa các tay treo tiêu chuẩn nên duy trì từ 1.5m đến 2m để chống võng ray tối đa khi mang tải trọng cáp.

Bước 2: Cố định máng C cầu trục

Xỏ kẹp treo máng vào phần tay treo đã hàn ở bước trước. Đưa thanh ray C 30x32 mm vào đúng vị trí và siết chặt các ốc vít cố định. Cần lưu ý đảm bảo toàn bộ tuyến ray nằm trên một đường thẳng tuyệt đối và song song với hướng di chuyển của palang.

Bước 3: Ghép nối các đoạn ray C

Với những nhà xưởng có đường chạy dài hơn 3 mét, sử dụng khớp nối liên kết các thanh ray lại. Khi siết ốc định vị, phải kiểm tra kỹ lòng trong của khớp nối: mép nối giữa hai thanh ray cần khít và phẳng, không tạo gờ lỗi gây cản trở bánh xe con lăn.

Bước 4: Luồn con lăn treo cáp và kẹp cuối

Lắp kẹp cuối ray C ở điểm đầu hệ thống để giới hạn hành trình. Tiếp theo, luồn lần lượt các con lăn treo cáp vào lòng ray C với khoảng cách phân bổ đều từ 1m đến 1.5m. Cuối cùng, luồn con lăn dẫn hướng đầu nối vào tay gạt palang.

Bước 5: Treo cáp điện dẹt và vận hành thử

Luồn dây cáp dẹt qua phần kẹp của các con lăn, siết kẹp cao su để cố định dây chắc chắn. Độ võng của cáp giữa các con lăn phải đều nhau (khoảng từ 30cm đến 50cm). Cuối cùng, dùng tay kéo thử palang chạy qua lại nhiều lần để kiểm tra độ chuyển động mượt mà trước khi cấp nguồn điện chính thức.

Ray C cầu trục 30x32 mm

Địa chỉ mua ray C cầu trục uy tín tại TP.HCM

Để sở hữu hệ ray C cầu trục 30x32 mm chất lượng vượt trội, quý khách hàng có thể liên hệ ngay với Công ty Thiết bị và Công nghiệp Thuận Phát tại Thủ Đức, TP.HCM. Là đơn vị phân phối thiết bị cầu trục hàng đầu Việt Nam, Thuận Phát cam kết cung cấp sản phẩm nhập khẩu chính hãng cùng mức giá cạnh tranh nhất thị trường.

Để nhận báo giá và phương án thiết kế tối ưu nhất từ đội ngũ kỹ sư Thuận Phát, quý khách vui lòng cung cấp thêm thông tin:

• Hệ thống này được lắp đặt cho dầm đơn hay dầm đôi?
• Tổng chiều dài đường chạy của palang trên dầm là bao nhiêu mét?
