Ray C cầu trục và phụ kiện: Cấu tạo, nguyên lý hoạt động và tiêu chuẩn lựa chọn

Ray C cầu trục không đơn thuần là một thanh thép dạng chữ C mà là một hệ thống dẫn cáp hoàn chỉnh, trong đó ray, con lăn và phụ kiện phải được lựa chọn đồng bộ. Đối với cầu trục hoạt động liên tục, việc tính toán đúng hành trình, tải cáp, tốc độ chuyển động và khoảng cách tay đỡ ngay từ giai đoạn thiết kế sẽ quyết định đáng kể đến độ bền và độ ổn định của toàn bộ hệ thống.

Ray C cầu trục là hệ thống dẫn hướng và treo cáp chuyên dụng, được sử dụng phổ biến trong cầu trục, cổng trục, pa lăng điện và các thiết bị công nghiệp có chuyển động ngang. Hệ thống có nhiệm vụ giữ, dẫn hướng và cho phép cáp điện di chuyển đồng bộ với cơ cấu chuyển động, hạn chế hiện tượng xoắn, chồng cáp, kẹt cáp hoặc đứt kết nối trong quá trình vận hành.

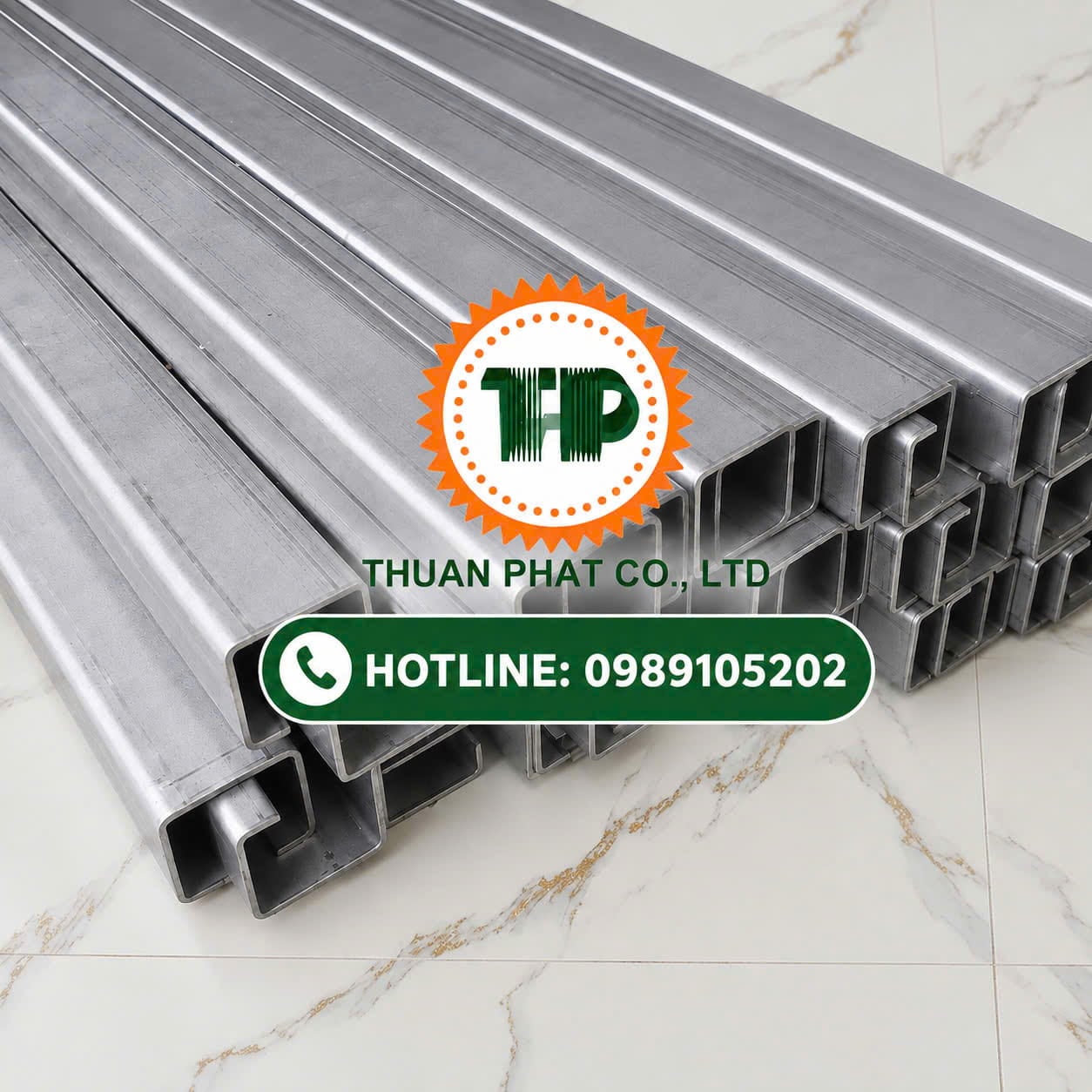

Ray C cầu trục

1. Ray C cầu trục là gì?

Ray C có tiết diện dạng chữ C, thường được chế tạo từ thép cứng và xử lý bề mặt chống oxy hóa. Bên trong thanh ray bố trí các con lăn treo cáp, giúp cáp điện di chuyển tự do theo hành trình của xe con hoặc pa lăng.

Khác với phương án để cáp tự do, hệ thống ray C tạo thành một tuyến dẫn hướng cơ khí ổn định. Khi thiết bị di chuyển, các con lăn lần lượt dịch chuyển trong lòng ray, đồng thời mang theo cáp điện. Nhờ đó, bán kính uốn và độ võng của cáp được kiểm soát tốt hơn.

2. Nguyên lý hoạt động của hệ ray C

Về kết cấu, hệ thống gồm thanh ray C, con lăn treo cáp, con lăn dẫn hướng, kẹp cáp, kẹp ray, tay đỡ và các bộ nối ray.

Một đầu cáp được kết nối với tủ điện hoặc nguồn cấp. Phần cáp còn lại được treo trên các con lăn và bố trí thành những vòng cáp có độ võng phù hợp. Khi xe con hoặc pa lăng chuyển động, con lăn sẽ chạy dọc theo ray C, kéo theo cáp điện theo cùng hành trình.

Cơ cấu này đặc biệt hiệu quả đối với hệ thống hoạt động với tần suất cao, bởi cáp được dẫn hướng liên tục thay vì ma sát hoặc kéo lê trên kết cấu thép.

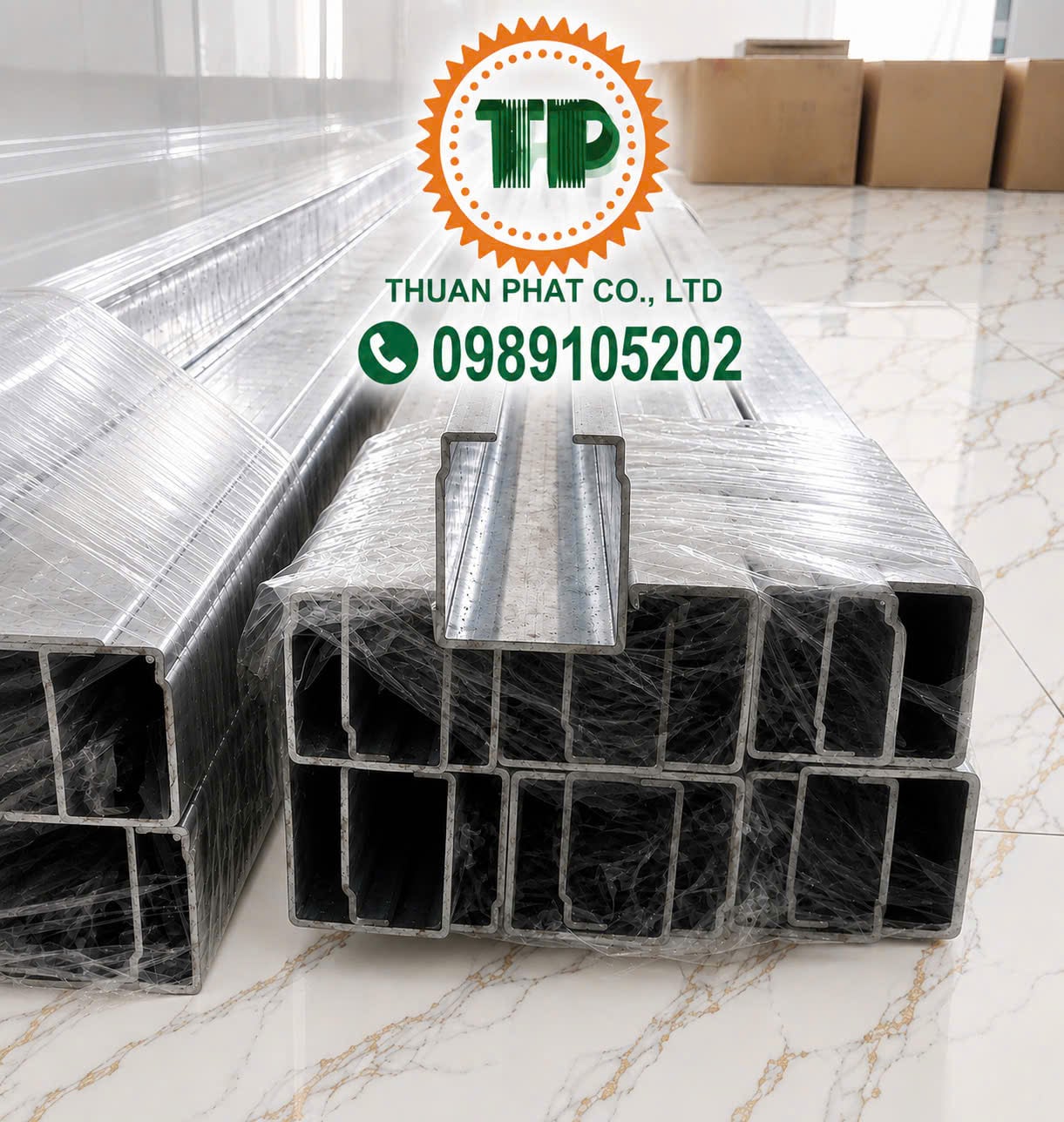

Ray C cầu trục

3. Thông số kỹ thuật ray C cầu trục

Một cấu hình ray C phổ biến có kích thước khoảng 30 × 32 mm, chiều dày vật liệu 1,5 mm và chiều dài tiêu chuẩn 3 m/thanh. Vật liệu ray và phụ kiện thường là thép cứng được mạ bảo vệ bề mặt.

Một số thông số tham khảo:

* Tốc độ di chuyển con lăn: <120 m/phút.

* Nhiệt độ làm việc: -40°C đến 125°C.

* Tải trọng thanh ray: <120 kg.

* Độ võng vòng cáp được xác định theo tốc độ di chuyển và cấu hình thực tế của hệ thống.

Các thông số trên chỉ mang tính tham khảo. Khi thiết kế thực tế cần tính đồng thời tải cáp, chiều dài hành trình, tốc độ di chuyển và điều kiện môi trường.

4. Các phụ kiện quan trọng của ray C

Một hệ ray C hoàn chỉnh cần sử dụng phụ kiện đồng bộ. Trong đó, con lăn treo cáp có nhiệm vụ đỡ và dẫn cáp trong lòng ray; con lăn dẫn hướng hỗ trợ chuyển động của hệ thống; kẹp cáp kiểm soát vị trí và hành trình của cụm con lăn.

Ngoài ra còn có kẹp ray C, tay đỡ và nối ray C. Tay đỡ thường được bố trí theo khoảng cách phù hợp với kết cấu cầu trục, trong tài liệu tham khảo là khoảng 1,5 m. Bộ nối ray đảm bảo các thanh ray liên kết liên tục, hạn chế sai lệch tại vị trí tiếp giáp.

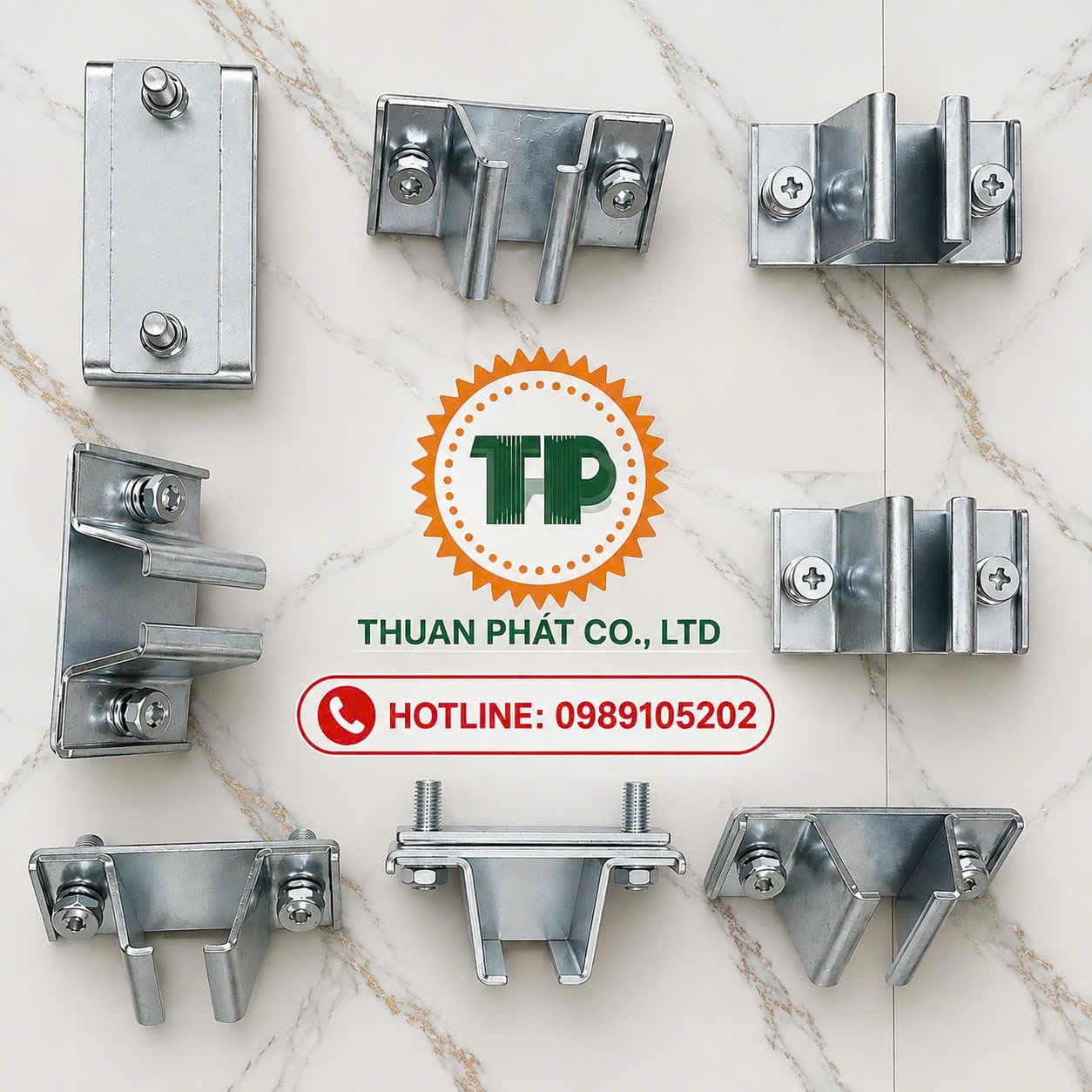

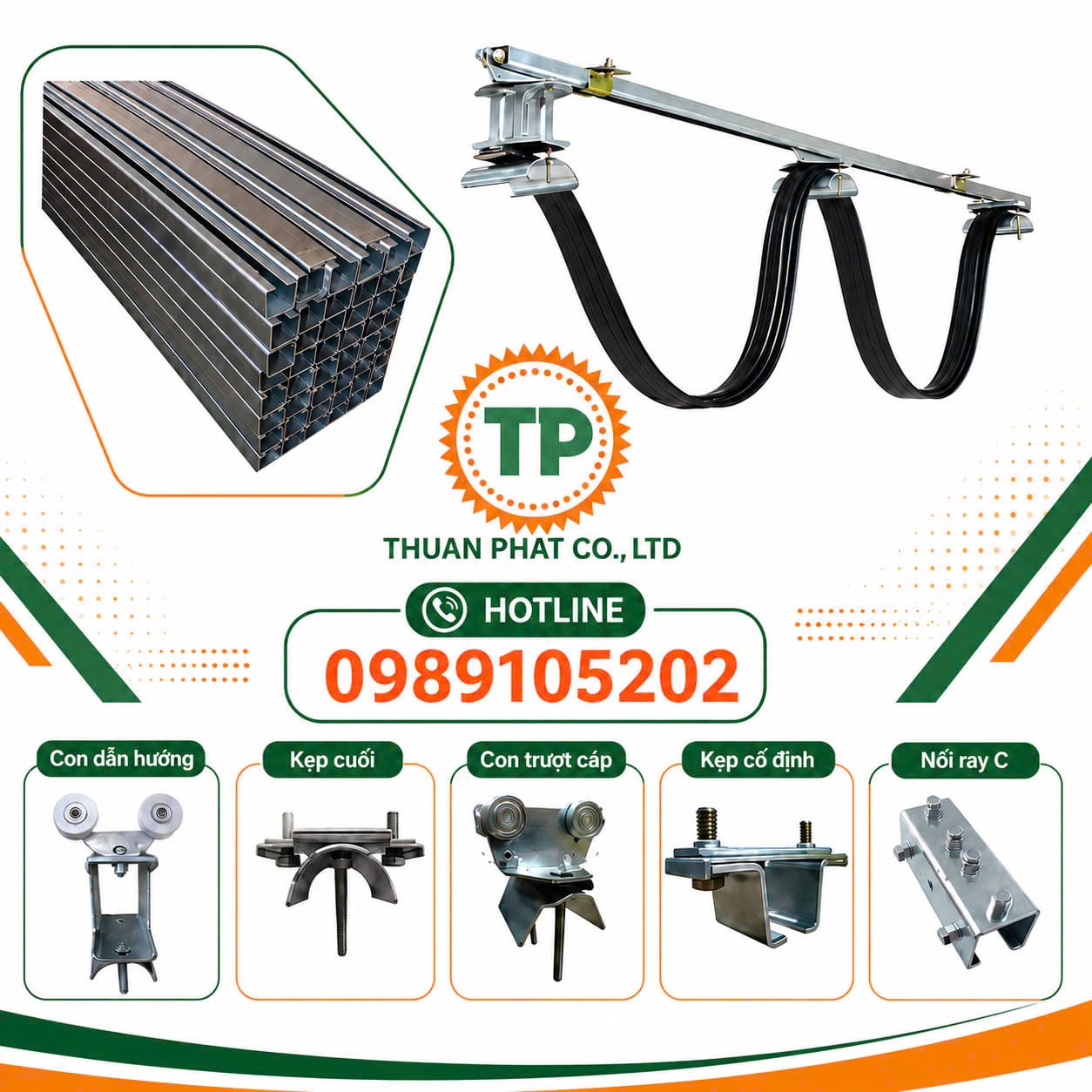

Ray C cầu trục và phụ kiện

Ray C cầu trục và phụ kiện

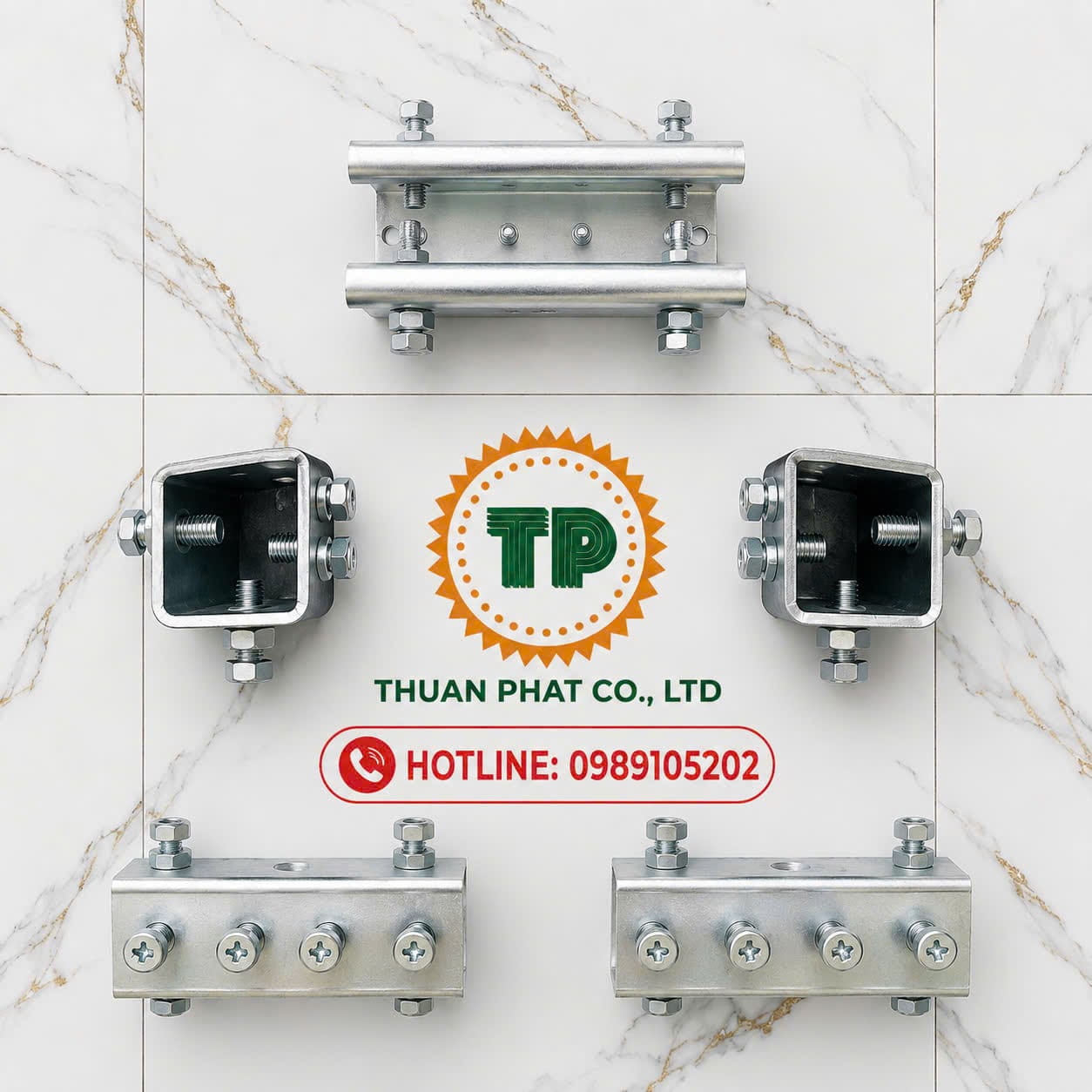

Ray C cầu trục và phụ kiện (Cái nối ray C)

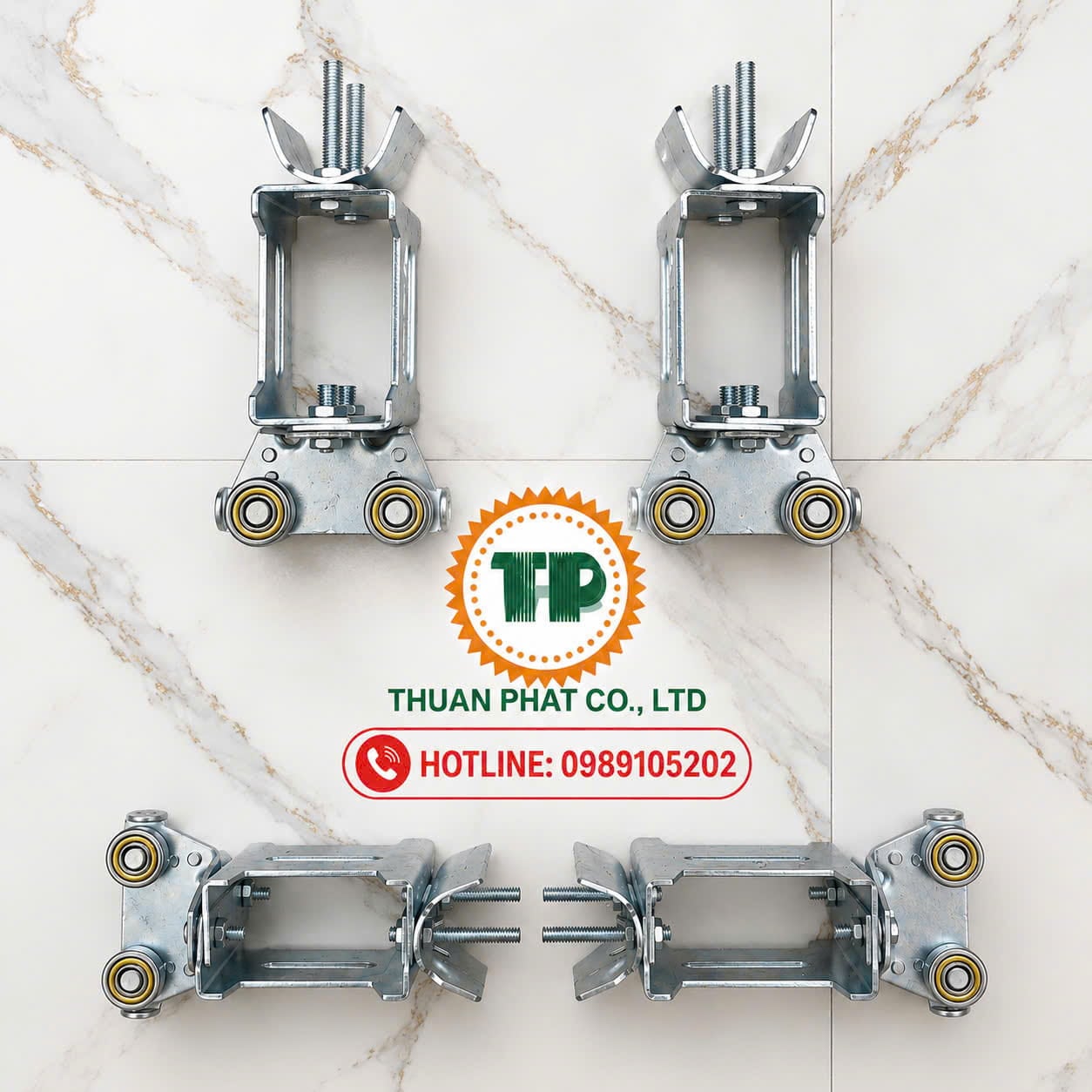

Ray C cầu trục và phụ kiện (Con lăn dẫn hướng)

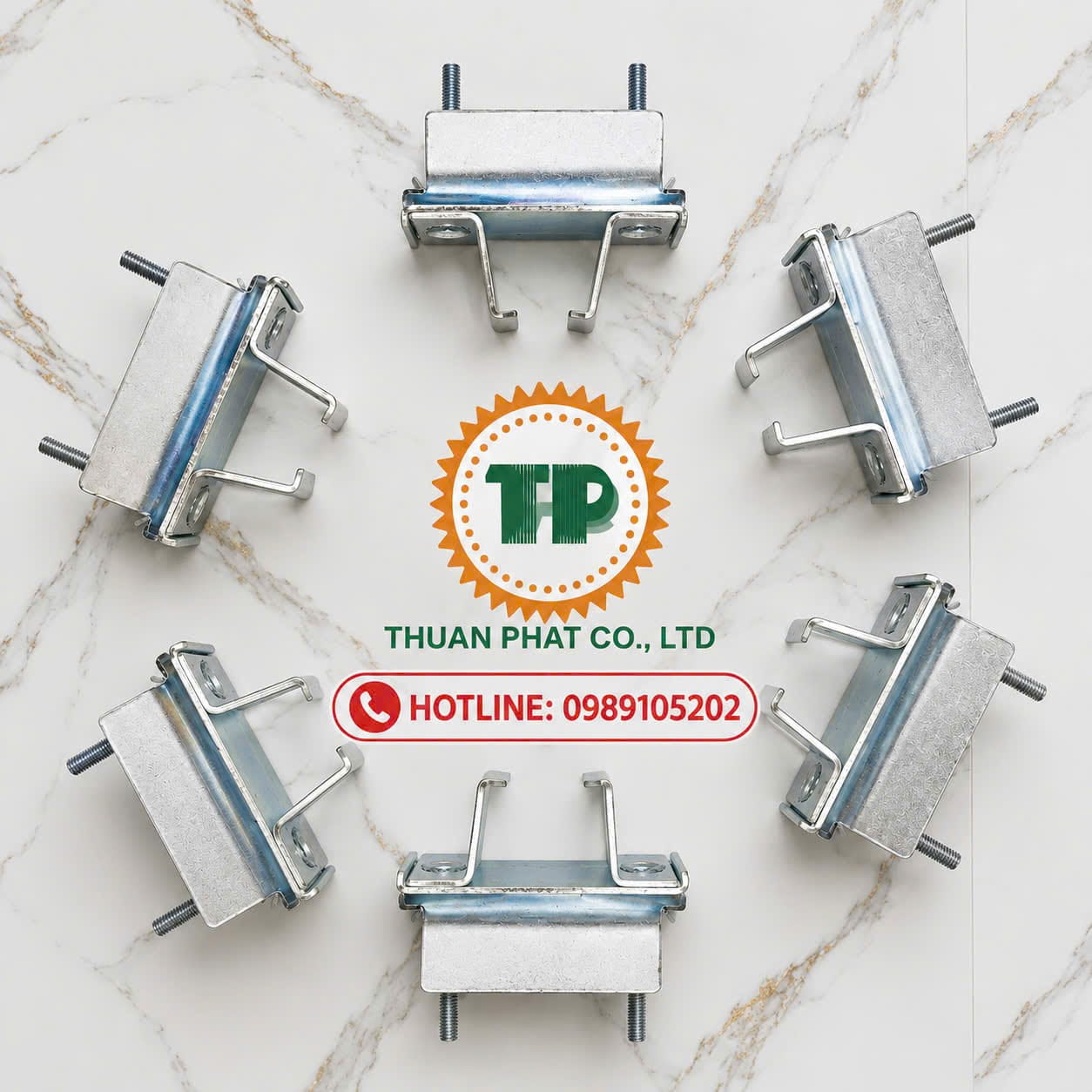

Ray C cầu trục và phụ kiện (Kẹp ray C)

5. Cách lựa chọn ray C cho cầu trục

Để lựa chọn đúng hệ thống ray C, không nên chỉ căn cứ vào chiều dài cầu trục. Kỹ thuật viên cần xác định chiều dài hành trình, loại cáp, tổng trọng lượng cáp, tốc độ di chuyển, bán kính uốn tối thiểu và điều kiện môi trường. Chiều dài ray được tính theo hành trình thực tế và thường ghép từ các thanh tiêu chuẩn 3 m thông qua bộ nối chuyên dụng. Chiều dài cáp phải được tính dựa trên chiều dài đường ray và độ võng cần thiết giữa các con lăn.

6. Vì sao nên sử dụng ray C dẫn cáp?

Trong hệ thống cầu trục, cáp điện phải liên tục thực hiện chu kỳ kéo – thu theo chuyển động của thiết bị. Nếu không được dẫn hướng đúng, cáp có thể bị xoắn, kẹp hoặc va chạm với kết cấu thép, làm giảm tuổi thọ và tiềm ẩn nguy cơ mất an toàn điện. Ray C cầu trục giải quyết vấn đề này bằng một cơ cấu dẫn cáp cơ khí tương đối đơn giản nhưng hiệu quả. Khi được thiết kế đúng tải, đúng khoảng cách con lăn và đúng độ võng cáp, hệ thống giúp chuyển động cáp ổn định, giảm hao mòn và nâng cao độ tin cậy của thiết bị.
